Công nghệ GuBeam châu Âu – Giải pháp cho công trình vượt nhịp lớn

Hiện nay, sự tiến bộ của khoa học công nghệ trong mọi lĩnh vực kinh tế - xã hội, đặc biệt trong kỷ nguyên công nghệ 4.0, đã tạo ra những tác động mạnh mẽ, trong đó ngành Xây dựng cũng chịu ảnh hưởng đáng kể.

GuBeam là công nghệ mới trong xây dựng tại Việt Nam được nghiên cứu phát triển, ứng dụng hiệu quả bởi đội ngũ chuyên gia của Công ty Cổ phần Đầu tư Phát triển Công nghệ GEC (GEC) dựa trên nguyên lý làm việc liên hợp thép bê tông, kết hợp hệ khung với tấm sàn, tường rỗng nhẹ theo công nghệ châu Âu, phù hợp với các công trình dân dụng quy mô cao tầng, nhịp lớn. Do được thiết kế đặc biệt nên dầm cột GuBeam có kết cấu nhẹ hơn và khả năng chịu lực tốt hơn so với các loại cấu kiện truyền thống; giảm chi phí móng cho công trình.

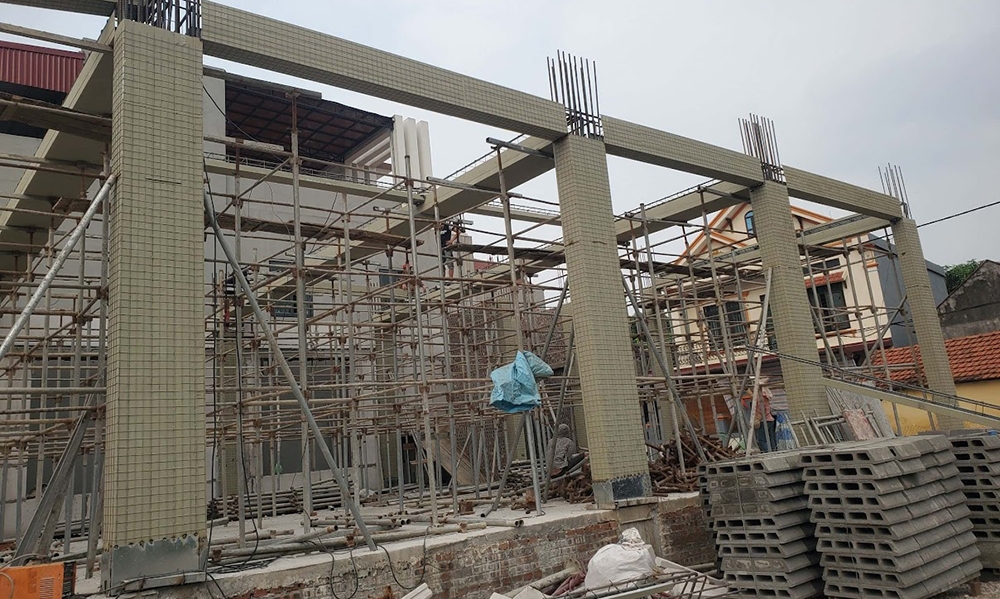

Thi công lắp dựng hệ GuBeam trong công trình dân dụng.

Công nghệ Gubeam không chỉ đáp ứng yêu cầu thẩm mỹ và công năng với các công trình có hình dạng đa dạng, mà còn hướng tới các dự án quy mô lớn với nhịp kết cấu rộng. So với phương pháp xây dựng truyền thống, Gubeam mang lại lợi thế cạnh tranh vượt trội, đặc biệt về chi phí và tiến độ thi công.

Công nghệ này có tiềm năng nâng cao năng suất lên đến 70% đối với một số loại công trình. Đồng thời, việc sản xuất trước một phần cấu kiện trong nhà xưởng và sử dụng vật liệu xây dựng thân thiện với môi trường giúp giảm đáng kể lượng phế thải, hạn chế ô nhiễm tiếng ồn và cải thiện an toàn vệ sinh môi trường. Khi áp dụng công nghệ GuBeam, thời gian thi công được rút ngắn, tạo điều kiện giảm chi phí đầu tư và nâng cao hiệu quả kinh tế của dự án.

Công nghệ Gubeam mà GEC định hướng phát triển chú trọng về mặt kết cấu, có lợi thế nhất định so với phương pháp thi công truyền thống, như thiết kế linh hoạt hơn, cấu kiện phân phối ứng suất đều hơn nên tốn ít vật liệu hơn.

Về mặt cơ học GuBeam là kết cấu dầm liên hợp thép bê tông, trong đó tiết diện thép rỗng được tạo hình từ bản thép mỏng và nhồi đặc bê tông cốt thép bằng biện pháp thi công toàn khối tại chỗ sau khi hoàn thành giải pháp liên kết với sàn và cột khung. Sự làm việc của kết cấu dầm được chia thành 2 giai đoạn, giai đoạn đầu khi bắt đầu hoàn thành thi công bê tông, dầm làm việc như một kết cấu thép thuần túy và giai đoạn sau khi bê tông đạt cường độ, GuBeam trở thành kết cấu liên hợp thép bê tông.

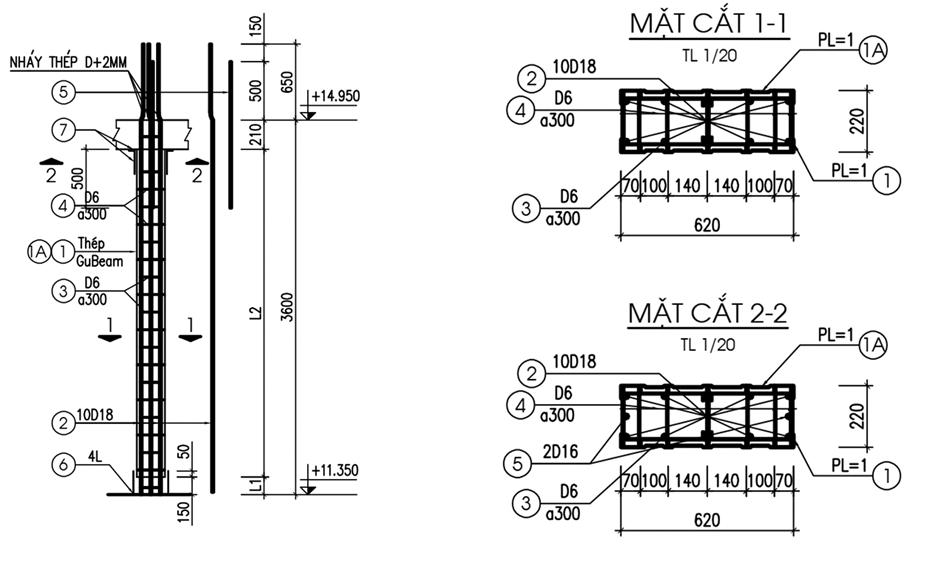

Thiết kế cột GuBeam tiết diện 22x76, công trình 8 tầng (hình minh họa 1).

Hình minh họa 1 kết cấu cột liên hợp GuBeam, do thiết kế sử dụng kết hợp được hai loại vật liệu là bê tông cường độ cao và thép bọc mạ kẽm cùng cộng tác chịu lực, hệ cột GuBeam có khả năng chịu nén tốt, giảm nhẹ đáng kể trọng lượng kết cấu. Liên kết nút khung giữa cột và dầm khá linh hoạt là ưu điểm lớn trong thiết kế kháng chấn.

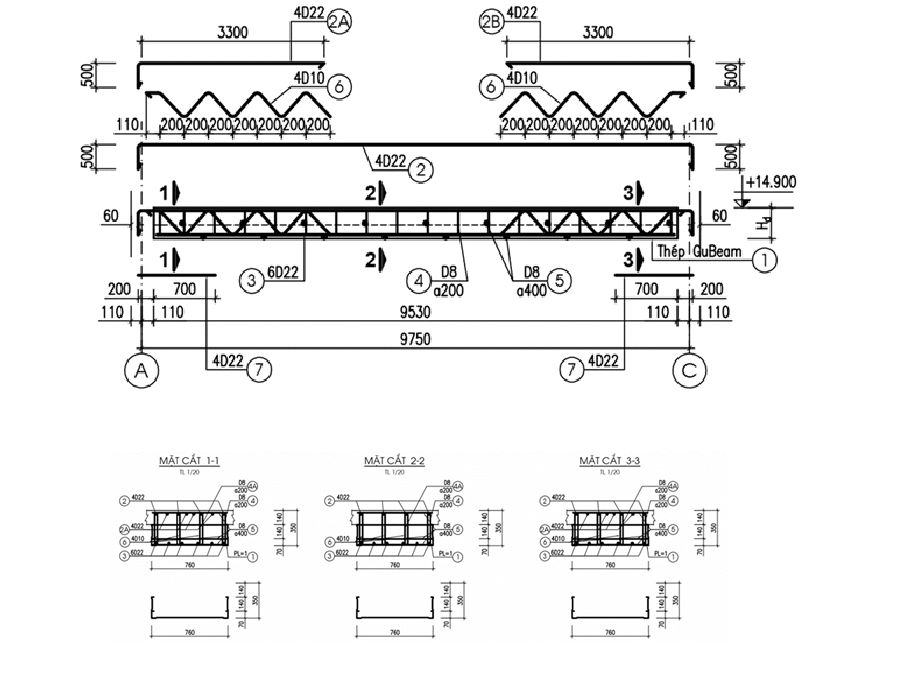

Thiết kế dầm GuBeam tiết diện 76x35, vượt nhịp 9,75m (hình minh họa 2).

Hình minh họa 2 thể hiện các bộ phận kết cấu dầm GuBeam vượt nhịp xấp xỉ 10m, trong đó dầm thép bao gồm cánh trên, cánh dưới và sườn bụng. Giải pháp thiết kế các lỗ mở sườn lớn của dầm GuBeam tại vị trí trục trung hòa của tiết diện nhằm giảm nhẹ trọng lượng thép của dầm, giảm tải trọng tĩnh tải và chi phí thép; đồng thời giúp linh hoạt cấu tạo liên kết với các dạng kết cấu sàn phẳng toàn khối hay sàn lắp ghép. Cánh trên của dầm có bố trí tiết diện chữ U hở để phục vụ thi công bê tông toàn khối. Cốt thép dọc được bố trí đối xứng dọc theo nhịp dầm sát 2 bên sườn phía trong tăng cường khả năng chịu uốn của dầm.

Hệ dầm GuBeam kết hợp bê tông thành khối đồng nhất chìm trong sàn, giúp giảm chiều cao dầm đến 50%. Với nhịp hơn 9m, tiết diện chỉ 350mm vẫn đảm bảo chịu lực và biến dạng. Điều này tối ưu không gian, tăng số tầng, tạo trần phẳng thẩm mỹ, giảm chi phí trần giả, nguyên vật liệu, tải trọng và hỗ trợ lắp đặt kỹ thuật dễ dàng. GuBeam có tiết diện tổ hợp U, C từ tấm dập nguội, phù hợp với mọi loại sàn như sàn đổ tại chỗ, đúc sẵn, rỗng, dự ứng lực, sàn tôn.

Dầm GuBeam với đặc điểm tiết diện đã nêu được sử dụng thiết kế linh hoạt dưới sơ đồ tính dạng dầm đơn giản một nhịp, dầm liên tục nhiều nhịp hoặc dầm đơn nhịp có đầu thừa; phù hợp với nhiều phương án kết cấu chịu lực khác nhau. Tương ứng với mỗi dạng sơ đồ kết cấu dầm là một giải pháp liên kết với cột.

Dầm GuBeam có tiết diện đặc trưng, thiết kế linh hoạt cho nhiều sơ đồ kết cấu như dầm đơn nhịp, liên tục nhiều nhịp hoặc có đầu thừa. Mỗi sơ đồ dầm tương ứng với một giải pháp liên kết cột. Hình minh họa 3 liên kết dầm đơn GuBeam với sàn nhẹ, giúp giảm tới 80% hệ chống cốp pha, chỉ cần chống tại một số điểm giữa dầm và sàn.

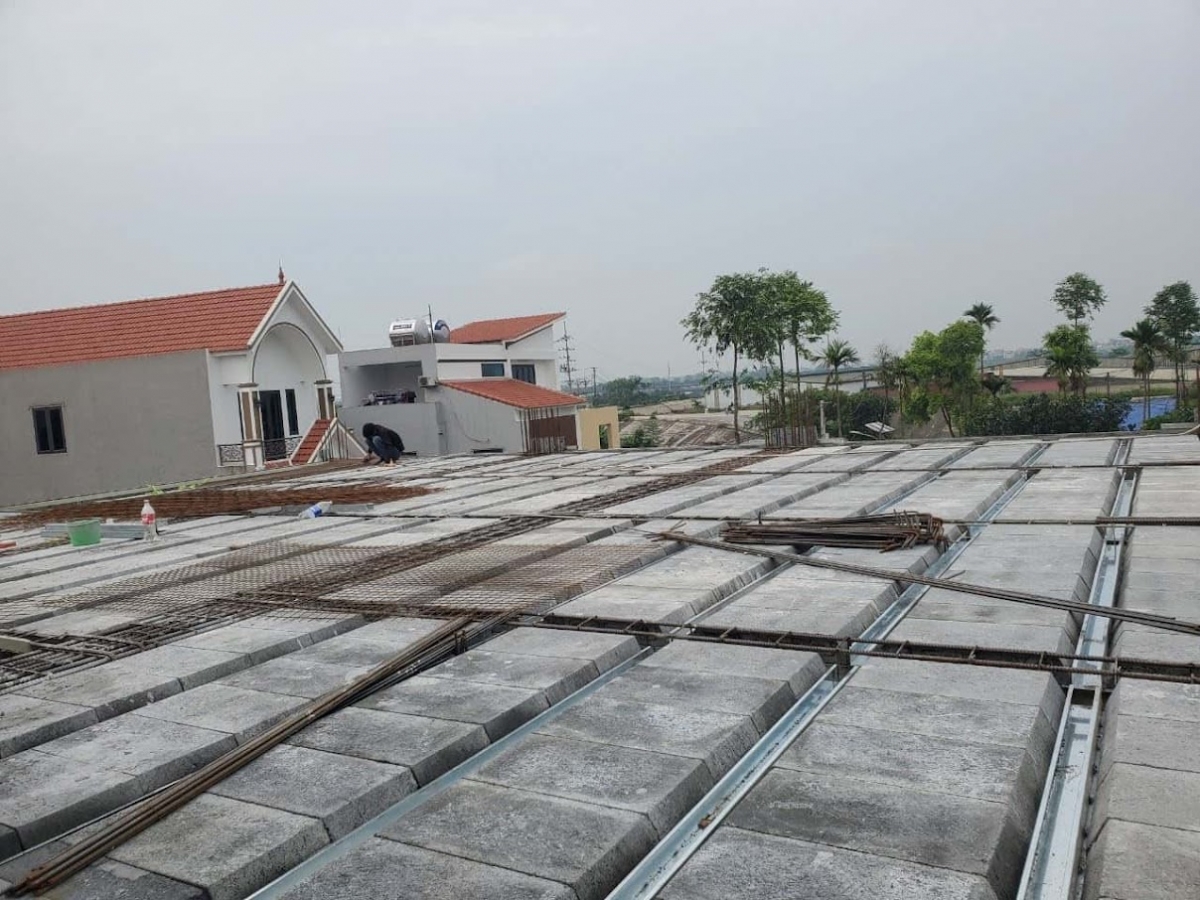

Thi công hệ sàn rỗng nhẹ côp pha cho sàn GuBeam toàn khối (hình minh họa 3).

Với hệ GuBeam, sử dụng công nghệ chế tạo cốp pha bê tông đúc sẵn thay thế cốp pha luân chuyển không chỉ giúp kiểm soát chất lượng vật liệu và rút ngắn tiến độ thi công xây lắp mà còn hạn chế tối đa mức độ ảnh hưởng ô nhiễm tới môi trường do việc thi công bê tông cốt thép toàn khối tại công trường như hiện nay.

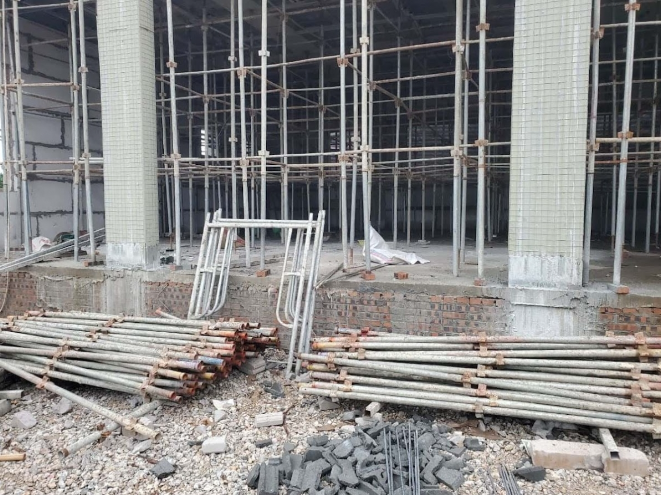

Thi công cốp pha hệ GuBeam nhà cao tầng.

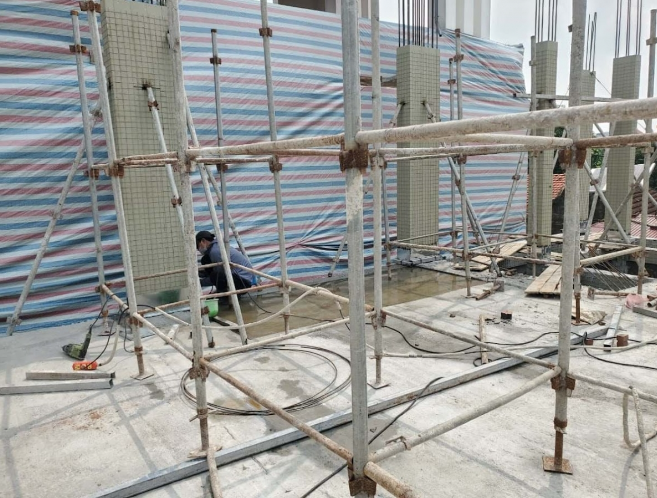

Cột chống cốp pha thi công hệ kết cấu GuBeam nhà nhịp lớn.

Công nghệ xanh trong xây dựng đang trở thành xu thế tất yếu tại Việt Nam. Trong đó, kết cấu liên hợp thép – bê tông vượt trội nhờ khả năng chịu lực cao, vượt nhịp lớn và thân thiện với môi trường. Công nghệ GuBeam được GEC nghiên cứu phát triển mở đường cho xu hướng xây nhà trọn gói theo tiêu chuẩn châu Âu, hướng đến công trình bền vững và hiệu quả đầu tư cao.
